无动力风机
|

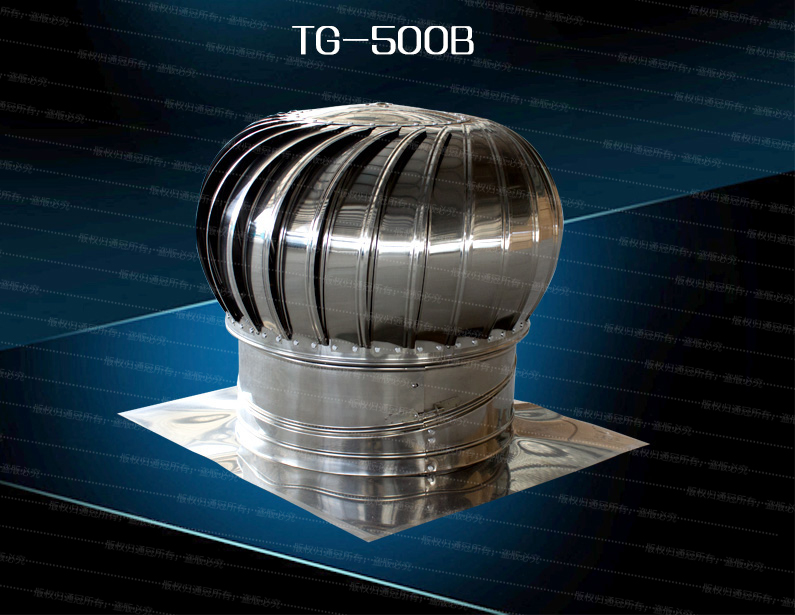

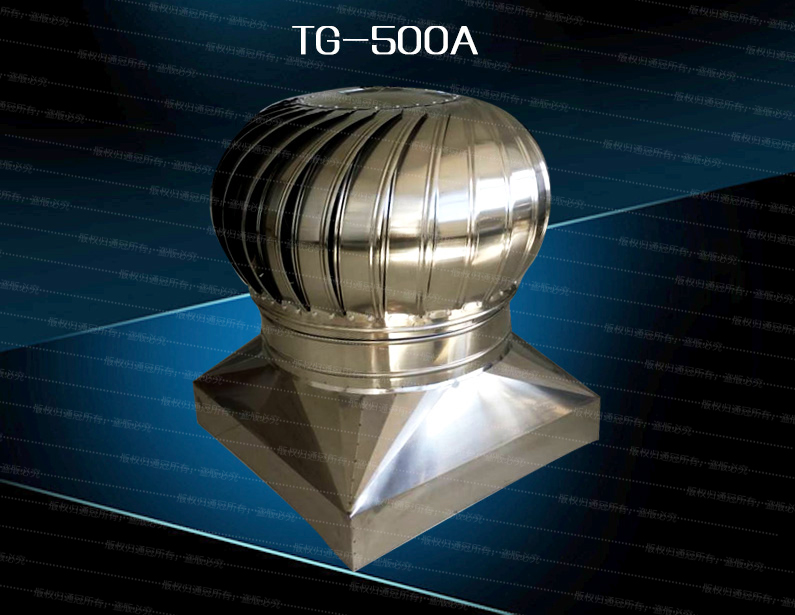

TG-500适用于住宅楼、烟道、小型建筑物。 1、风机球径620mm，圆形变角中座喉径500mm。2、提 供多种材质，包括全不锈钢、氟碳涂层铝合金、光铝、镀锌板等。 3、风机每小时排气量950-4000M3。 4、风机底板尺寸可根据客户要求定制。 |
|||||||||||||||||||||
| TG-500型无动力风机排风量 | |||||||||||||||||||||
| 风速（公里） | 3.2 | 6.4 | 8 | 9.6 | 12.8 | 16 | |||||||||||||||
| 温度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型号 | 球径 | 喉径 | 高度 | 每小时排气量 | |||||||||||||||||
| (MM) | (MM) | (M) | |||||||||||||||||||
| TG500 | 620 | 500 | 3 | 824 | 1003 | 1121 | 1254 | 1434 | 1552 | 1511 | 1691 | 1810 | 1736 | 1915 | 2034 | 2238 | 2418 | 2537 | 2751 | 2930 | 3047 |
| 6 | 970 | 1200 | 1372 | 1402 | 1631 | 1803 | 1658 | 1889 | 2059 | 1882 | 2113 | 2283 | 2385 | 2616 | 2785 | 2899 | 3126 | 3298 | |||
| 9 | 1096 | 1372 | 1587 | 1528 | 1803 | 2016 | 1784 | 2059 | 2274 | 2008 | 2283 | 2499 | 2510 | 2785 | 3001 | 3023 | 3298 | 3213 | |||
| 12 | 1200 | 1518 | 1758 | 1631 | 1948 | 2197 | 1889 | 2205 | 2454 | 2113 | 2430 | 2678 | 2616 | 2933 | 3181 | 3126 | 3444 | 3692 | |||
