自然通风器
 |
 |
|||||||
|
菱形通风器 具有菱形敞开式的所有特点，但是通风性能比菱形的要好。适用于一些工业建筑。 |
||||||||
| 简图 | 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
 |

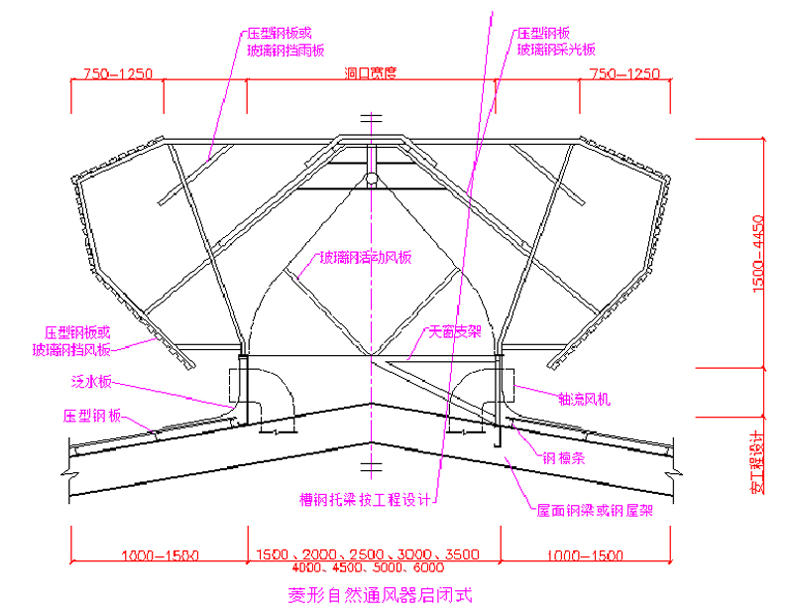

1型通风天窗（启闭式） |
TC1B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.20 | 120 |
0.12 0.04 |
| TC1B-2030n(2040n、2060n) | 2000 | 1800 | 1.60 | 160 |
0.12 |
|||
| TC1B-2530n(2540n、2560n) | 2050 | 2000 | 2.00 | 200 | 0.12 | |||
| TC1B-3030n(3040n、3060n) | 3000 | 2500 | 2.40 | 245 | 0.12 | |||
| TC1B-4030n(4040n、4060n) | 4000 | 3000 | 3.20 | 300 | 0.18 | |||
| TC1B-4530n(4540n、4560n) | 4500 | 3300 | 3.60 | 350 | 0.18 | |||
| TC1B-5030n(5040n、5060n) | 5000 | 3500 | 4.00 | 390 | 0.18 | |||
| TC1B-6030n(6040n、6060n) | 6000 | 4000 | 4.80 | 480 | 0.18 | |||
|

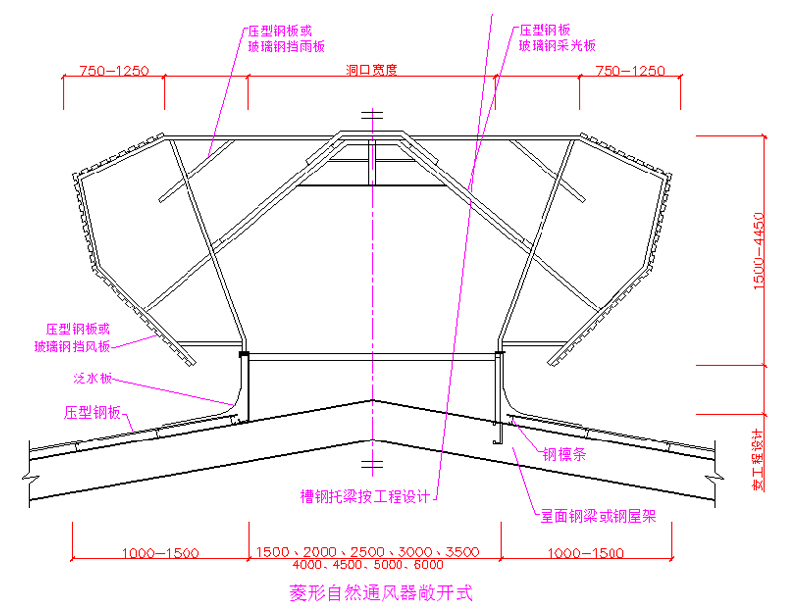

2型通风天窗（敞开式） |
TC1B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.20 | 120 |
0.12 |
|
| TC1B-2030n(2040n、2060n) | 2000 | 1800 | 1.60 | 160 |
0.12 |
|||
| TC1B-2530n(2540n、2560n) | 2500 | 2000 | 2.00 | 200 | 0.12 | |||
| TC1B-3030n(3040n、3060n) | 3000 | 2500 | 2.40 | 245 | 0.12 | |||
| TC1B-4030n(4040n、4060n) | 4000 | 3000 | 3.20 | 300 | 0.18 | |||
| TC1B-4530n(4540n、4560n) | 4500 | 3300 | 3.60 | 350 | 0.18 | |||
| TC1B-5030n(5040n、5060n) | 5000 | 3500 | 4.00 | 390 | 0.18 | |||
| TC1B-6030n(6040n、6060n) | 6000 | 4000 | 4.80 | 480 | 0.18 | |||
